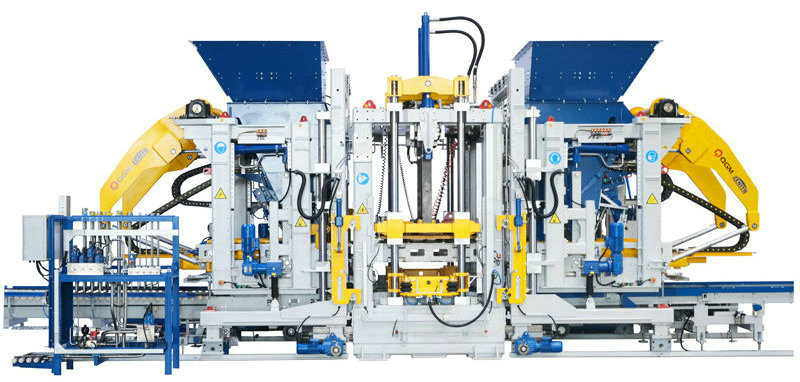

„Zn2000C“ betoninė bloko mašina

„Zn2000c“ yra savarankiškai sukurtas modelis. Jam būdingas aukštas intelekto ir automatizavimo laipsnis, jis visiškai naudojasi aukštųjų technologijų pažangiausiomis technologijomis, tokiomis kaip skaitmeninimas ir informacinė sistema, kuri plačiai naudojama kuriant naujus miestus ir kempinės miestus.

Savybės:

Dvigubos vibracijos stalas, aštuoni servo varikliai (neprivaloma) viršutinė įranga

Modulinė surinkimas, kad būtų lengviau priežiūra.

Didesnis pajėgumas, didesnis produktyvumas

Padėklų dydis 1400x1400/1300 mm

Formavimo sritis 1320x1350/1250 mm

Produkto aukštis 40–500 mm

Blokų tuščiavidurių plytų skaičius: 18 blokų/pelėsių (390x190x190mm)

Standartinės plytos: 105 blokai/pelėsiai (240x115x53mm)

Kelių plytos: 66 blokai/pelėsiai (200x100x60mm)

Įrangos dydis apytiksliai. 10 000

Apytiksliai. 4700

Apytiksliai. 3 400

Vibracijos sistemos maksimali sužadinimo jėga Vibracijos lentelė: 200/kN

Didžiausia spaudos galvos sužadinimo jėga: 40/kN

Elektros parametrai Bendra galia (nuoroda): 231/kW

Plytų mėginių schema, pagaminta iš įrangos

Techniniai pranašumai

1. Aukštos kokybės rėmo vokiečių versijos dizainas

„Mainframe“ rėmas priima aukštos stiprios suvirinto rėmo struktūrą, sukurtą „Zenit“ patentuotos technologijos, kurią suvirina pritaikytas specialusis skyriaus plienas, su pagrįstu dizainu, lygu ir gražiu suvirinimu, o visas rėmas atlieka senėjimo vibracijos procedūrą, kad būtų užtikrinta aukšta rėmo kokybė ir didelis stabilumas. Išplėstinis konstrukcijos projektavimo procesas leidžia išplėsti pagrindinį kompiuterį, o šoninių pelėsių atidarymo ir uždarymo funkcija, pagrindinės ekstrahavimo (plokštės) funkcija, polistireno plokštės implantacijos funkcija ir kt. Gali būti pridėta vėliau.

2.automatinė greito pelėsio keitimo sistema

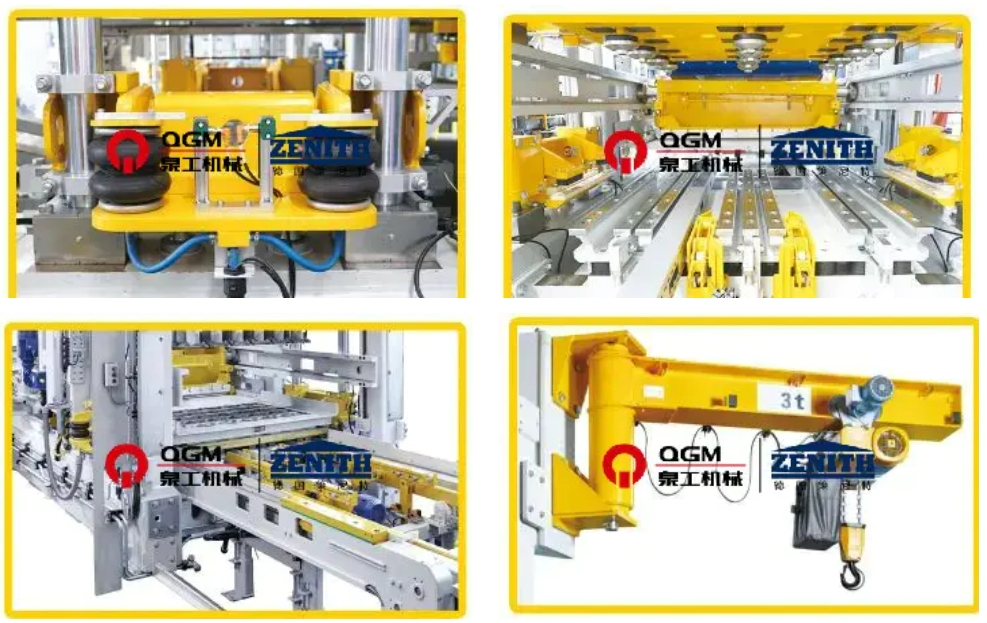

Kai pelėsis perkeliamas į pagrindinio kompiuterio padėtį, jos kėlimo sistema realizuoja automatinį pelėsio pokytį greito pelėsio keitimo įtaise. Viršutinės ir apatinės formos automatiškai užfiksuojamos pneumatiniu būdu, o tai yra saugu, efektyvi, paprasta valdyti ir patogiai prižiūrėti. Tai daugiausia apima:

Pneumatinis pelėsių užspaudimo įtaisas: Jį daugiausia sudaro pelėsių laikikliai ir pneumatiniai spaustukiniai strypai iš abiejų pusių, kurios padeda prispausti ir pritvirtinti formas ir slopinimą, kai pagrindinio kompiuterio mašina atlieka išankstinę vibraciją ir pagrindinę vibraciją, kad būtų pasiektas geriausias vibracijos efektas ir pratęsia pelėsių tarnybą.

Pneumatinis įdubimo fiksavimo įtaisas: įdubimas pritvirtinamas spaustuko įtaisu su oro pagalve, kuri gali lengvai ir greitai pakeisti įdubimą, sutrumpinti pelėsio pakeitimo ir montavimo laiką ir užtikrinti tikslią apatinio pelėsio rėmo ir viršutinio įdubimo prieplauką.

Elektrinis pelėsių įterpimo įtaisas: Moldos tvirtinimo įtaisas naudojamas formoms montuoti į pagrindinę mašiną ir maitinti bei pašalinti formas iš mašinos iš mašinos naudojant elektrinių pelėsių laikiklį, kuris gali būti pritaikytas daugumai rinkos formų, o specialiems formoms gali būti naudojamas specialias pelėsių laikiklius.

Pelėsio keičiantis įtaisas: sumontuotas ant pagrindinės mašinos rėmo, jis naudojamas kėlimui ir krovimui keičiant formas, su elektriniu grandinės keltuvu ir elektriniu vaikščiojimo įtaisu.

3. Gamybos sistemos

4. „Itin dinaminė“ servo vibracijos sistema:

„Itin dinaminė“ servo vibracijos technologija yra savotiška didelio efektyvumo, savarankiškos vibracijos sistema, specialiai sukurta plytų mašinoms; „Servo“ variklis gali greičiausiai reaguoti per trumpiausią reakcijos laiką, realizuodamas aukščiausią vibracijos našumą, sumažindamas naudojamo cemento kiekį ir sutrumpindamas gamybos ciklą, gamindamas aukštos pakopos betoninius produktus; Vibracijos sistema gali lanksčiai prisitaikyti prie skirtingų betoninių produktų poreikių. „Servo“ variklis gali greičiausiai reaguoti per trumpiausią reakcijos laiką, kad realizuotų aukščiausią vibracijos našumą, kuris gali sumažinti cemento kiekį, sutrumpinti gamybos ciklą ir gaminti labai kompaktiškus betoninius produktus; Vibracijos sistema gali būti lanksčiai pritaikyta įvairių betoninių produktų gamybos poreikiams.

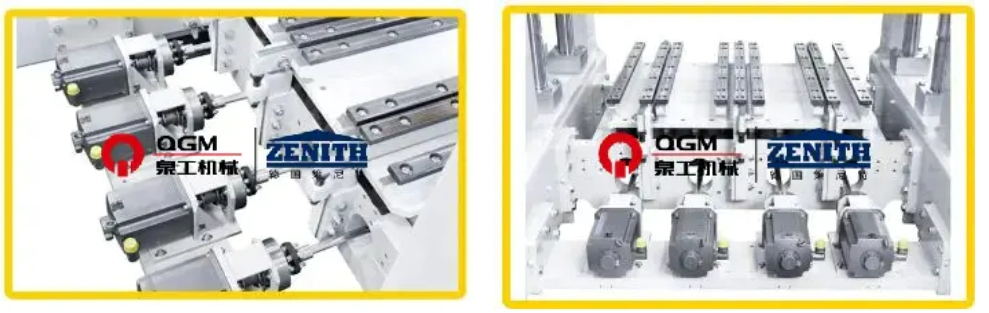

8 vibracijos blokai su mechaniniu balansu atskirai nustato 8 servo diskus;

8 servo varikliai, atskirai pritvirtinti ant išorinės variklio vibracijos izoliacijos sijų;

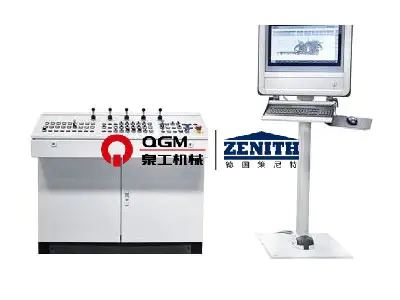

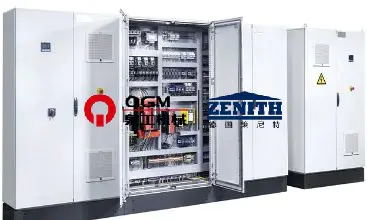

5. Tiksli servo valdymo sistema

Per signalo grįžtamąjį ryšį kontroliuokite vibracijos fazę ir greitį, sinchronizuotą judesio valdymą, greitaeigį režimą, gali būti baigtas per trumpą laiką vibracijos ir vibracijos pašalinimo laikotarpiu, kad būtų galima sutrumpinti formavimo ciklą ir geresnį stabdymo efektą. Vykdydami padėtį ir greitį dvigubai uždarytą ciklą, sužadinimo jėga kontroliuoja tik vertikaliąja kryptimi, maksimaliai padidina efektyvią sužadinimo jėgą ir tuo pačiu venkite horizontalios sužadinimo jėgos pažeidimo mašinai, pratęsdami įrangos tarnavimo laiką ir sugebėkite skirtingiems nustatymams skirtingiems skirtingiems produktų reikalavimams ir gaminti aukštos kokybės produktus.

Spaudos galvutė, pelėsio rėmelis, agregatas ir audinio automobilis yra valdomas proporciniu kryptiniu vožtuvu su grįžtamojo ryšio ritės, kuriam greitai reaguoja laikas; Priimtas uždaro ciklo valdymo režimas, kai naudojamas poslinkio jutiklio/kodavimo-PLC-proporcinio kryptinio vožtuvo cilindras, todėl valdymas tampa tikslesnis, o cilindro veikimas greičiau ir stabilesnis; Hidraulinė stotis priima kintamo stūmoklio siurblį, kuris neišleidžia slėgio alyvos ir iškrauna siurblį, kai hidraulinė sistema pasiekia nustatytą slėgį, kad sumažintų energijos sąnaudas; Hidraulinė stotis priima akumuliatoriaus pagalbinį naftos tiekimą, o tai sumažina energijos suvartojimą; o hidraulinė stotis priima akumuliatoriaus pagalbinį naftos tiekimą, o tai sumažina energijos suvartojimą ir sumažina energijos suvartojimą. Hidraulinė stotis priima akumuliatoriaus pagalbinį alyvos tiekimą, kuris tuo pačiu metu gali būti naudojamas keliems veiksmams, o hidraulinės sistemos slėgis yra stabilus; Hidraulinė sistema turi slėgio jutiklius, kurie gali būti rodomi operacijos skydelyje, kad būtų lengva peržiūrėti; Hidraulinė sistema turi temperatūros jutiklius, aušintuvus ir šildytuvus, kurie gali efektyviai valdyti alyvos temperatūrą, kad hidraulinė alyva būtų gera.

6. Hidraulinės sistemos
